Medição da inclinação e direcção dos estratos

    A direcção de uma camada é dada pelo ângulo formado pela intersecção do plano da camada com o plano horizontal.

    A inclinação dos estratos, correspondente ao menor ângulo formado com o plano horizontal.

Procedimento:

Determinação da direcção (bússola):

1 – Colocar uma bússola na horizontal encostando-a ao estrato cuja direcção se pretende medir;

2 – Rodar a bússola graduada de modo a que a agulha magnética coincida com o norte magnético que está impresso na bússola;

3 – Fazer a medição do ângulo entre o estrato e o ponteiro da bússola.

Determinação da inclinação (bússola graduada com inclinómetro):

1 – Alinhar a direcção E-W da coroa graduada da bússola com a linha de referência;

2  – Encostar o bordo longitudinal do corpo da bússola ao estrato;

3 – Registar o valor da inclinação indicado pelo inclinómetro na escala graduada (0° a 90°);

4 – Determinar o quadrante para o qual se verifica o sentido da inclinação desse plano (NE, SW…).

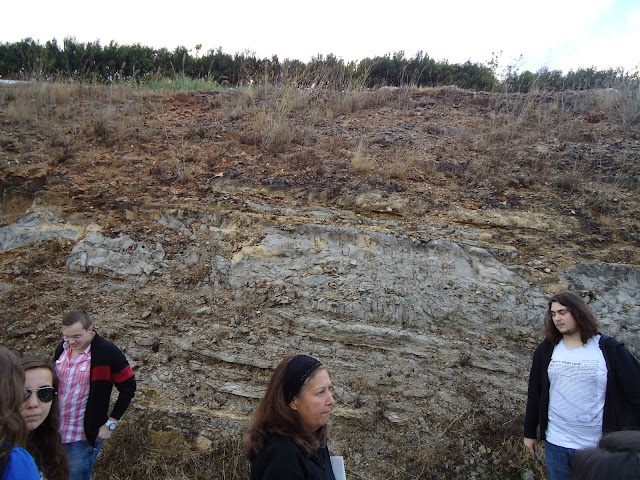

    Na visita de estudo aprendemos uma técnica para medir a inclinação dos estratos, utilizando apenas um livro (ou outro objecto plano que sirva de apoio) e uma bússola com inclinómetro. Esta medição foi feita da seguinte maneira:

1º Colocámos um livro, a servir de suporte, na horizontal com os estratos;

2º Colocámos a bússola com inclinómetro em cima do livro registámos o menor ângulo que faz com o norte.

    Neste caso especifico, os estratos estavam inclinados aproximadamente 22º para Sul e a sua direcção era N70ºE.
